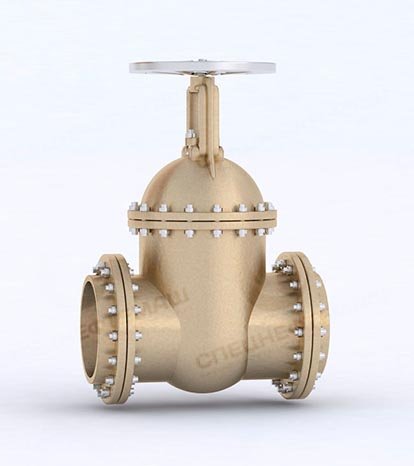

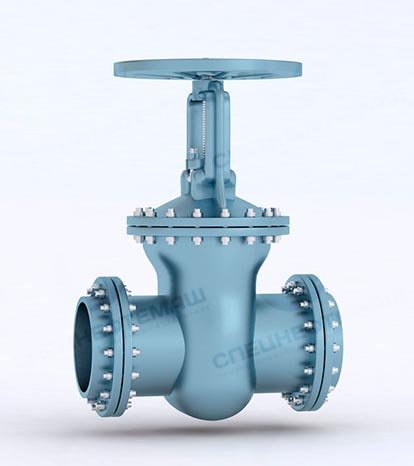

31С25НЖ задвижка стальная параллельная
сталь
фланцевое
ручной (маховик)
425 °C
сальниковая набивка
D
Паронит
воздух, вода, пар, природный газ, нефтепродукты
Технические характеристики
Задвижка 31с25нж используется в качестве запорного устройства на трубопроводах транспортирующих воздух, воду, пар, природный газ, аммиак, нефть, нефтепродукты, газообразные и жидкие углеводородные среды при максимальном давлении среды 1,6 МПа (16 кгс/кв.см) и макс. рабочей температуре до +425 °С.
Выдвижной шпиндель, которым оснащена задвижка стальная 31с25нж, позволяет существенно уменьшить гидравлическое сопротивление, увеличивает ремонтопригодность. Фланцевое присоединение этой арматуры к трубопроводу облегчает монтаж и демонтаж узла.
Задвижка 31с25нж, технические характеристики которой обусловлены наличием в конструкции современных материалов, таких как терморасширенный графит (ТРГ) и паронит, обеспечивает отличные эксплуатационные свойства. Запорная арматура данной модели может устанавливаться как в вертикальном, так и в наклонном положении.
Купить задвижки можно в ООО НПО Спецнефтемаш. Мы предлагаем высокое качество, низкие цены, а также доставку в Кириллов и другие регионы России.
Габаритные и присоединительные размеры
| Наименование |
Диаметр, мм номинальный |
L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | D0, мм | Масса, кг |
| Задвижка 31с25нж Ду50 Ру16 | 50 | 180 | 160 | 125 | 4 | 18 | 290 | 355 | 160 | 18 |
| Задвижка 31с25нж Ду80 Ру16 | 80 | 210 | 195 | 160 | 4 | 18 | 365 | 460 | 210 | 32 |
| Задвижка 31с25нж Ду100 Ру16 | 100 | 230 | 215 | 180 | 8 | 18 | 430 | 545 | 210 | 42 |
| Задвижка 31с25нж Ду150 Ру16 | 150 | 280 | 280 | 240 | 8 | 22 | 655 | 820 | 310 | 86 |
| Задвижка 31с25нж Ду200 Ру16 | 200 | 330 | 335 | 295 | 12 | 22 | 815 | 1030 | 310 | 132 |
| Задвижка 31с25нж Ду250 Ру16 | 250 | 450 | 405 | 355 | 12 | 26 | 1000 | 1265 | 400 | 251 |
| Задвижка 31с25нж Ду300 Ру16 | 300 | 500 | 460 | 410 | 12 | 26 | 1125 | 1450 | 480 | 400 |
| Задвижка 31с25нж Ду400 Ру16 | 400 | 600 | 580 | 525 | 16 | 30 | 1450 | 1870 | - | 600 |
Материальное исполнение задвижек 31с25нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
- Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
- Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь 25Л
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Конструктивное исполнение
31С25НЖ задвижка стальная параллельная
- Корпус 31с25нж исполнен литьём стали
- Крышка
- Клин (клиновый затвор с нержавеющей наплавкой)
- Выдвижной шпиндель, уплотнение шпинделя сальниковое, (высота Н - положение "закрыто", высота задвижки Н1 - положение "открыто"). Например, размеры по чертежу задвижки 31с25нж Ду 50: высота в положении "закрыто" Н - 350 мм, в положении "открыто" Н1 - 405 мм, D фланца - 160 мм, длинна 180мм
- Гайка шпинделя задвижки
- Гайка
- Шпилька, болт
- Болт откидной
- Кольцо
- Набивка сальника.
- Маховик задвижки
- Подшипник
